  • 1.25间距卧贴fpc连接器

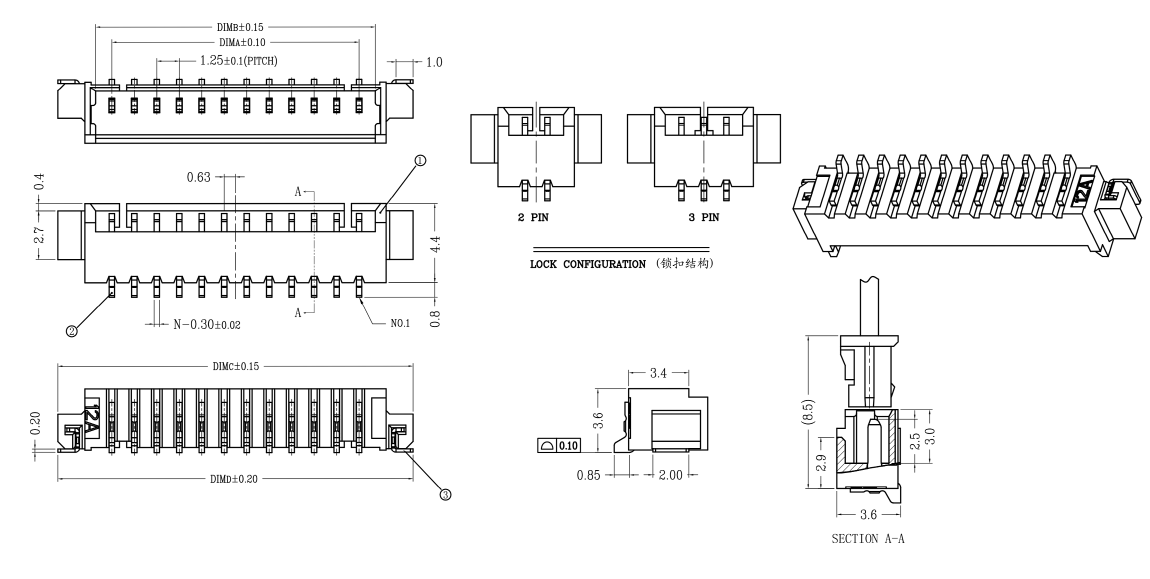

    (一)1.25间距卧贴fpc连接器结构图
    高度H=3.6,宽度W=4.4,覆盖位数2、3、4、5...19、20位。图面如下:
    1.25间距卧贴fpc连接器结构图
    (二)1.25间距卧贴fpc连接器技术要求
    1)塑胶表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象。
    (2)锁扣窗口:2~3pin为一个,≥4pin为2个。
    (3)温度范围:-40℃~85℃。
    (4)额定电压:125V AC。
    (5)接触电阻:≤5mΩ。
    (6)绝缘阻抗:≥100MΩ。


    (三)1.25间距卧贴fpc连接器描述含义
    1.25间距卧贴fpc连接器表述符号含义
    产品料号:WT125AWB120ROW: 表述含义:1.25间距,12位,端子全雾锡,卷装,2000pcs/盘。

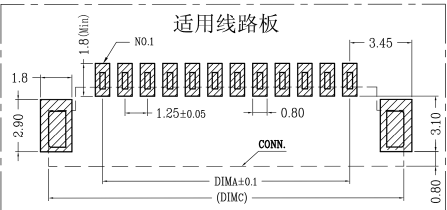

    (四)1.25间距卧贴fpc连接器匹配线路板
    下图给出此款1.25间距卧贴fpc连接器匹配线路板图
