浅谈ffc柔性软排线的物理特性及电气性能
- 作者: 陈中强
- 来源: 鑫美特FFC排线
- 日期 : 2020-11-05
FFC柔性软排线广泛应用于智能家居、车载电子、消费类电子、办公设备等诸多领域，对其物理性能的实验验证及电气性能的测试是出货前每个ffc排线生产厂家必须要严格把控的一个重要关卡。那么ffc柔性软排线要哪些方面测试其物理性能呢？
（1）ffc柔性软排线耐压测试：
使用耐压测试仪进行测试，1.0或1.25间距的ffc软排线置于AC1000V的环境中维持1min不击穿， 0.5mm间距置于AC500V(水中或包铝箔)。
（2）ffc柔性软排线绝缘阻抗测试：
使用绝缘阻抗仪进行测试，验证阻抗仪，空测阻抗无限大 (未放入线材)，0.5间距以上的ffc软排线绝缘阻抗须＞1000MΩ(DC500V)； 0.5mm间距ffc软排线绝缘阻抗>500MΩ。
（3）ffc柔性软排线柔性测试：
（1）ffc柔性软排线耐压测试：
使用耐压测试仪进行测试，1.0或1.25间距的ffc软排线置于AC1000V的环境中维持1min不击穿， 0.5mm间距置于AC500V(水中或包铝箔)。
（2）ffc柔性软排线绝缘阻抗测试：
使用绝缘阻抗仪进行测试，验证阻抗仪，空测阻抗无限大 (未放入线材)，0.5间距以上的ffc软排线绝缘阻抗须＞1000MΩ(DC500V)； 0.5mm间距ffc软排线绝缘阻抗>500MΩ。
（3）ffc柔性软排线柔性测试：

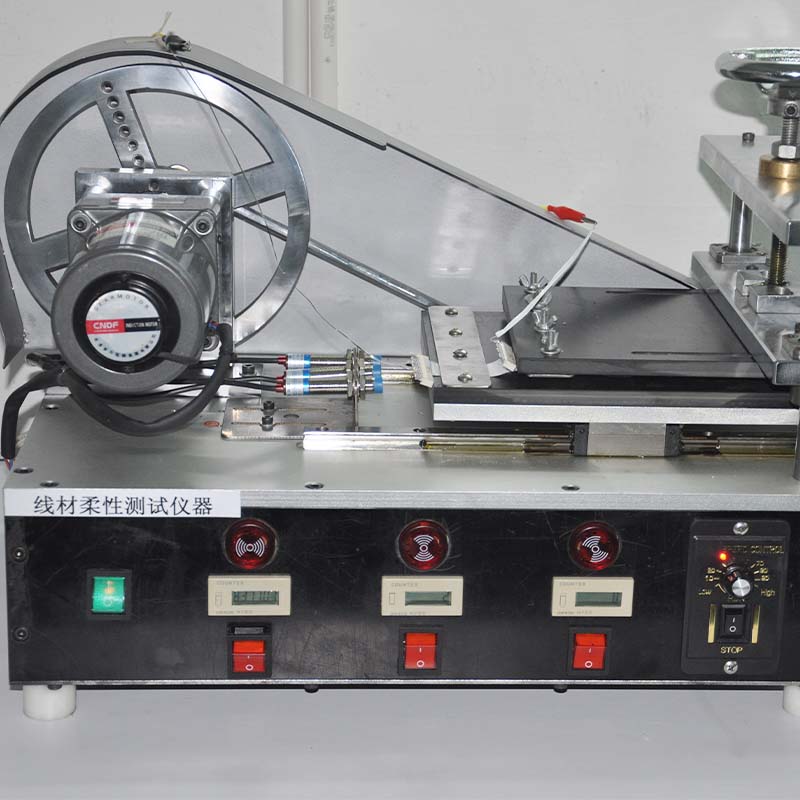

使用柔性测试仪测试，将ffc软排线装入柔性测试仪器里进行测试，转角R=15，全程导通ok，出现导体拉断会就自动停下并报警。
ffc软排线的导体厚度T=0.035厚，柔性往复次数＞10,000,000次，为合格；
ffc软排线的导体厚度T=0.05厚，柔性往复次数＞1,000,000次，为合格；
ffc软排线的导体厚度T=0.1厚＞，柔性往复次数＞100,000次，为合格；
（4）ffc柔性软排线耐热测试：
使用电热恒温干燥箱测试，将ffc柔性软排线置于85℃×96hrs后,耐压/绝缘阻抗正常，外观无变异。
（5）ffc柔性软排线烟雾测试：
使用盐雾试验机测试，喷雾压力1±0.1kg/cm²，试验室温度35±1℃,饱和空气桶温度47±1℃，5%盐水,24小时后无生锈(铜绿)或块状腐蚀。
（6）ffc柔性软排线焊锡测试：
用恒温铬铁/锡炉、放大镜、二次元测试。可焊性测试 ，245±5℃温度下，保证浸锡面积95%以上；
耐热性测试，在380±10℃温度下，绝缘体收缩1mm以内。
（7）ffc柔性软排线折弯测试：
使用折弯测试仪，当排线弯折次数＞20次,导体无断裂，则是合格品。
（8）ffc柔性软排线插拔测试：
使用插拔测试仪，FFC软排线插拔次数＞30次,铜箔无翘起,补强板未分离。
ffc软排线的导体厚度T=0.05厚，柔性往复次数＞1,000,000次，为合格；
ffc软排线的导体厚度T=0.1厚＞，柔性往复次数＞100,000次，为合格；
（4）ffc柔性软排线耐热测试：
使用电热恒温干燥箱测试，将ffc柔性软排线置于85℃×96hrs后,耐压/绝缘阻抗正常，外观无变异。
（5）ffc柔性软排线烟雾测试：
使用盐雾试验机测试，喷雾压力1±0.1kg/cm²，试验室温度35±1℃,饱和空气桶温度47±1℃，5%盐水,24小时后无生锈(铜绿)或块状腐蚀。
（6）ffc柔性软排线焊锡测试：
用恒温铬铁/锡炉、放大镜、二次元测试。可焊性测试 ，245±5℃温度下，保证浸锡面积95%以上；
耐热性测试，在380±10℃温度下，绝缘体收缩1mm以内。
（7）ffc柔性软排线折弯测试：
使用折弯测试仪，当排线弯折次数＞20次,导体无断裂，则是合格品。
（8）ffc柔性软排线插拔测试：
使用插拔测试仪，FFC软排线插拔次数＞30次,铜箔无翘起,补强板未分离。
