FFC排线可以折叠吗？
- 作者: 阿勇
- 来源: 鑫美特FFC排线
- 日期 : 2021-08-02
FFC排线可以折叠吗？答案是肯定的。FFC排线的三大主要特点就是耐弯折、可折叠、柔性佳。
虽然ffc排线可以折叠，那是不是可以随意折叠呢？显然折叠是有条件约束的，不可能随性折叠而不影响产品功能，那么ffc排线对折叠 的约束条件是什么？在什么情况下折叠不要影响产品功能？分几种情况。
（一）通常我们对ffc排线柔韧性会有一个测试，就是将ffc排线装上柔性测试仪进行柔性老化测试，如果在线身部门切圆形折角R≥15mm，这种情况下，排线可以弯曲100万次以上。

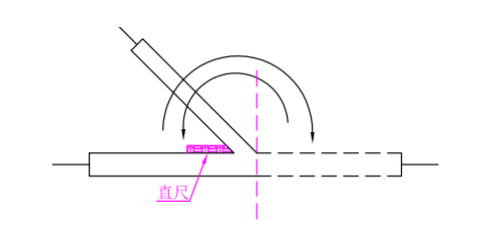

（2）对ffc排线进行180°对折，来回一个周期，保证在30个周期内测试无电气功能损害，外观正常。
180°弯折并不是要折死，折线处还有R=0.5mm的细小弧度。
虽然ffc排线可以折叠，那是不是可以随意折叠呢？显然折叠是有条件约束的，不可能随性折叠而不影响产品功能，那么ffc排线对折叠 的约束条件是什么？在什么情况下折叠不要影响产品功能？分几种情况。
（一）通常我们对ffc排线柔韧性会有一个测试，就是将ffc排线装上柔性测试仪进行柔性老化测试，如果在线身部门切圆形折角R≥15mm，这种情况下，排线可以弯曲100万次以上。
（1）检验设备为耐曲绕测试仪，耐压绝缘测试仪。
（2）试片规格为 360mm 长。
（3）将待测 FFC 线试片固定于测试机上下模座中间，折弯弧度为 R15±5mm。
（4）下模座以马达连带驱动平移 50mm，移动速度为每分钟 500 次往复。
（5）曲绕 1000000 次后取下试片观察其外观及检测电气性能。
（6）试片外观不磨损、剥离不良，导体不可有断线，不可有绝缘及耐压不良。
（2）对ffc排线进行180°对折，来回一个周期，保证在30个周期内测试无电气功能损害，外观正常。
180°弯折并不是要折死，折线处还有R=0.5mm的细小弧度。
