FFC扁平排线型号A、B、C、D、E、F、G代表什么意义?
  • 作者: 阿勇
  • 来源: 鑫美特FFC排线
  • 日期 : 2021-08-19
很多用户问我们ffc排线生产厂家,FFC排线规格书上那些A、B、C、D、E、F、G字母到底表达什么内容,本篇就着重让广大ffc排线用户朋友解释一下这些英文字母对应哪种型号排线,也方便大家在后续使用或采购ffc排线时,能够辨识清楚,提高效率。

(一)A型ffc排线解析:

两端ffc排线的两端金手指在同一面,或者说两端补强板在同一面,并且补强板直接贴在下层胶膜上。
A型ffc排线结构

(二)B型ffc排线解析:

两端ffc排线的两端金手指在同相反面,或者说两端补强板在相反面,并且补强板直接贴在胶膜上。
B型ffc排线结构

(三)C型ffc排线解析:

两端ffc排线的两端金手指在同相同面,或者说两端补强板在相同面,但是补强板直接贴在导体上。
C型ffc排线结构

(四)D型ffc排线解析:

两端ffc排线的两端金手指在同相反面,或者说两端补强板在相反面,并且补强板直接贴在胶膜上。
D型ffc排线结构

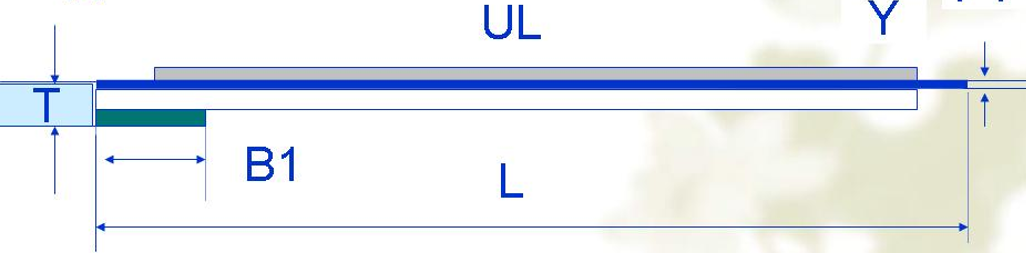

(五)E型ffc排线解析:

ffc排线的一端是插接端,带有补强并且补强板直接贴在胶膜上,而另一端是光导体,不带补强板,不带胶膜。
E型ffc排线结构
顺便这款发一个实E型ffc排线实物图,增加大家的只管感受

E型ffc排线实物图

(六)F型ffc排线解析:

两端ffc排线的两端金手指在同一面,或者说两端补强板在同一面,并且补强板直接贴在下层胶膜上,但是补强板尾部有剥离。这样设计的目的是由于有些主板空间设置,当插入ffc软排线时,单手不好插入,需要用双手扶住ffc排线插入,而另一只手不好抓ffc排线,将补强板尾部设计剥离一些,另一只手就可以抓住剥离的补强板,双手将ffc排线插入到连接器中。
F型ffc排线结构

(七)G型ffc排线解析:

ffc排线的两端都是光导体,不带补强板,不带胶膜,用户在使用时,不需要连接器,将排线直接两端的裸露的铜线直接焊接在主板相应的位置。
G型ffc排线结构


以上就是7种行业上常见ffc型号结构图,可能个别企业的叫法多少有一点差别,比如有些将这种补强板尾部剥离的ffc排线叫“K”型线,但是结构图基本上就这么7种,只要熟知这7种ffc排线的常规型号,基本上就掌握了ffc排线常见规格结构。
