一体材液晶显示屏LVDS排线一体材液晶显示屏LVDS排线广泛应用于液晶电视、液晶显示屏、8K超清电视机。（一）一体材液晶显示屏LVDS排线材料构成
导体：51根导体，单根导体厚度x宽度为0.035mm*0.3mm，裸铜，颜色橙红色，含铜量99.96%电解铜。
上绝缘膜：60U厚度，热熔胶35U，耐温105°，PET厚25U。印字为 E488937 RU AWM 20706 80C VW-1。
下绝缘膜：俗称一体材，总厚度205U，热熔胶30U，铝箔10U，PET165U，黑色。
补强板：高温J膜，厚80U。（二）一体材液晶显示屏LVDS排线规格型号
此款lvds排线规格型号0.5x51x300xA（3/3/8/8）(0.035x0.3),同面，金手指镀金，镀镍层＞40U",镀金层＞3U"。0.5间距，51根导体，300长。（三）一体材液晶显示屏LVDS排线接口图解

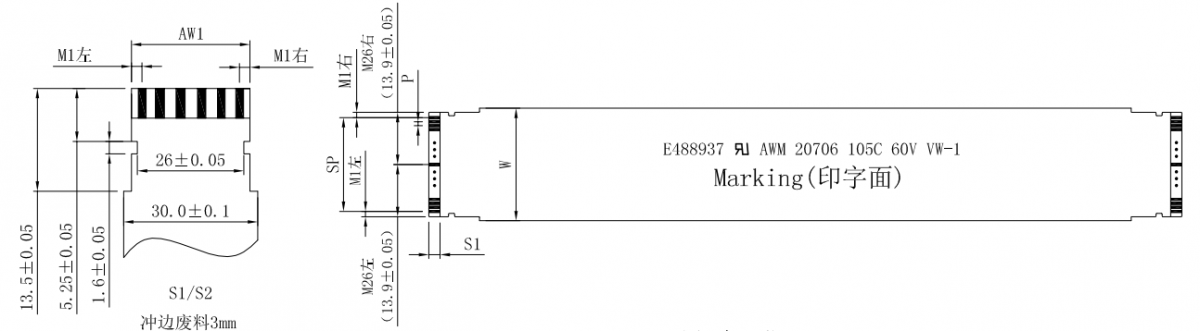

插接端冲型如下：AW1=27.8mm，M1左=M1右=1.4mm。插接头宽度27.8mm，从端部往下2.25mm两边各冲一个宽度1.6，深0.9的方形凹槽。方便与0.5-51p大掀盖连接器公头配合连接。
（四）一体材液晶显示屏LVDS排线工艺要点
（1）全间距SP，边距M1和M2，插接端总宽度AW1，补强板是重点管控项目。插接端宽度AW1公差±0.05，保证排线第一位导体与大掀盖理解器第一位针对齐，左右边距与全间距SP的公差也是±0.05，在第一位对齐后，保证其他50位导体与插针依依对齐。

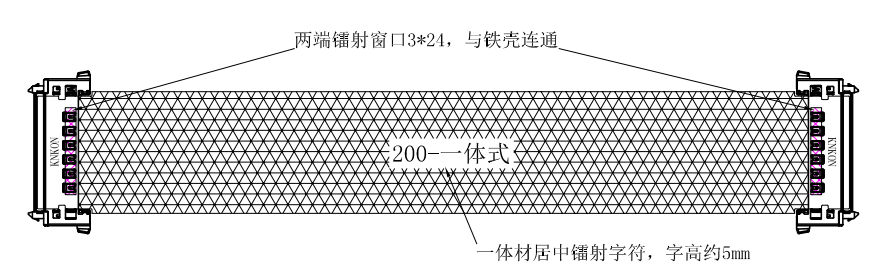

（2）一体材镭射开窗口，目的是让lvds掀盖连接器的地针与一体材连通，确保将可能产生的干扰信号去除。
（五）一体材液晶显示屏LVDS排线连接主板

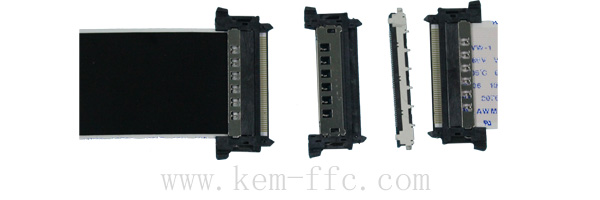

0.5间距51p一体材液晶显示屏LVDS排线接口是通用的吗？仅仅就lvds排线插接端的形状不一定一样，排线上自带的公头铁壳是几乎都是一样的，故lvds排线对板端的母头连接几乎是通用的。
（六）一体材液晶显示屏LVDS排线保存
确保储存温度15~25℃，湿度30~50%，在保证此温湿度条件下，在装入密封PE袋里，能储存一年。
一体材LVDS显示屏排线近年来得到越来越普遍的应用，首先是一体材的开发保证其良好的抗干扰性，保证数字视频信号清晰可见，其次lvds连接器的开发，安装方便，应用便捷，lvds排线生产厂家将lvds连接器公头装上排线后，用户直接可以将排线插入设备母座连通信号，装拆非常方便。
 |
