FPC排线是什么材质?
  • 作者: 阿勇
  • 来源: 鑫美特FFC/FPC
  • 日期 : 2023-02-10

FPC排线材质有覆基材及辅料

基材主要有覆盖膜及覆铜箔,辅料有电磁膜、钢片、PI、胶纸。通常存储温度在≤15℃,湿度在45%~65%的低温环境中。本文我们主要来分享fpc排线基材知识。

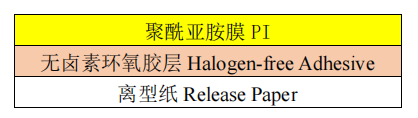

(1)覆盖膜产品结构。

分为三部分,聚酰亚胺膜 PI、无卤素环氧胶层 Halogen-free Adhesive、离型纸 Release Paper。

fpc排线覆盖膜结构

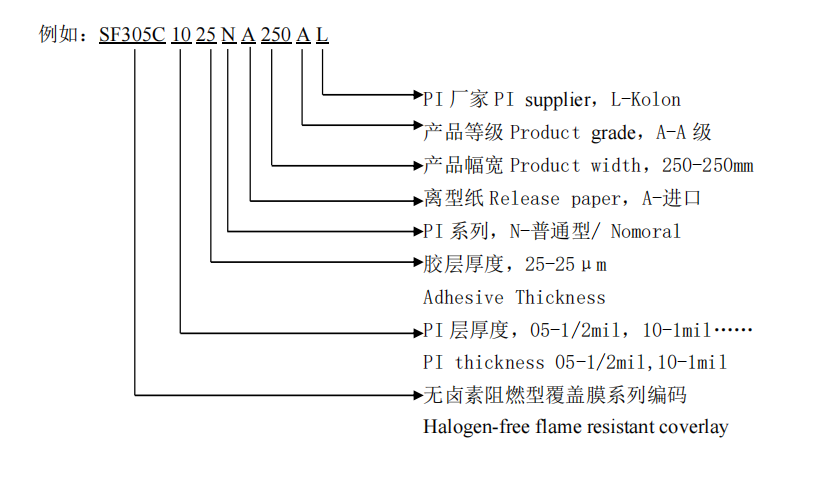

(2)覆铜箔的编号说明。

每一种规格的覆铜箔对应一种编号,具体包括厂家编号、产品等级、产品幅宽、离型纸型号、PI型号、胶层厚度、PI层厚度、无卤素阻燃型覆盖膜系列编码。具体图示如下:

fpc排线覆盖膜编号说明
例(1),型号:SF305-051813SE250A  表示:电解铜,单面,0.5mil,0.5oz(18u),13u胶
例(2),型号:SF305-051813SR250A  表示:压延铜,单面,0.5mil,0.5oz(18u),13u胶
例(3),型号:SF305-051813DE250A  表示:压延铜,双面,0.5mil,0.5oz(18u),13u胶
例(4),型号:SF305-051820DR250A  表示:压延铜,双面,1mil,   0.5oz(18u),20u胶
(3)fpc排线物理特性。基材耐热性,主要由胶的耐热性决定,长期可以达到200℃以上,10s以内可以达到280℃。
(4)fpc排线电气性能。在温度23℃,湿度RH50%的条件下,通1MHZ信号24小时,测的介电常数≤4,测的介质损耗角正切≤0.04。
以上就是fpc排线基材基相关介绍,希望能帮到有需求的朋友,希望了解更多ffc/fpc相关知识,请扫首页二维码添加客服微信。
